Trouver l'emplacement IAT de la sonde de température d'air ?

Bonjour à vous ami(e)s Braviste.

Voila j'aurais besoin de votre aide, je m'explique j'aimerais trouver l'emplacement IAT de la sonde de température d'air comme cela est dit dans le titre du sujet.
J'ai parcouru un peut tout le forum mais j'ai pas eu de réponse claire.

J'ai une Fiat Bravo 1.6l 16v SX, car j'aimerais brancher un boitier additionnel, et il me demande de faire cette manip : ''Il faut brancher les deux fils du boitier sur les deux fils correspondant à l'emplacement IAT de votre sonde de température d'air.''

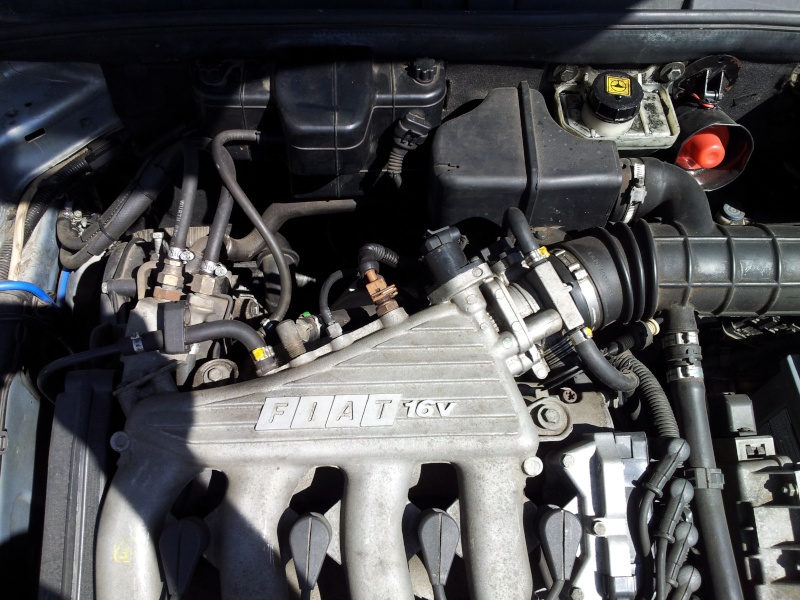

Je vous met quelques photos de ma Bravo extérieur et surtout le moteur pour que vous m'aider a la trouver à la rigueur avec une grosse flèche rouge pour bien me montré ou cette sonde se trouve.

Je vous remercie d'avance.

Voila la sonde de temperature d'admision . Et la sonde en détail .

Merci Beaucoup de votre réponse

MK78 a écrit:

Merci Beaucoup de votre réponse

Fait nous part de tes impressions une fois le montage fait . Il faut soit disant quellques kilometres pour que la gestion se modifie . Et pas d'erreure dans le brachement , fait atention .
Pour ma part j'avais fait un mauvais branchement et j'ai chunter le radiateur . Ce qui a fallit ruiner le moteur ( aiguille a deux trais du rouge ) .

Pas de souci, une fois le montage fait je te donnerais mes impressions niveau ''amélioration,consommation'' du moteur.
Normalement sa doit être précisé sur la notice du boitier quel fil va avec quel fil non ??
Parce que j'ai pas encore reçu le boitier.
Donc si tu sais comment placé les fils et surtout dans quel sens sans que le moteur déconne par la suite tu peut me les dire stp.

Avant le montage , je te propose de nous scaner ici meme les plans de montages qui te seront proposer a la livraison de ton boitier . Afin de t'aider a ne pas faire de gourde

Pas de souci
Merci pour ton aide

Voila j'ai reçu le boitier additionnel, donc comme promis je met des scannes de la notice d'installation et une photo d'un boitier pour pas commettre de bêtises lors du branchement.
Si quelqu'un pourrait me dire quel fils va avec quel fils, ou l'ordre n'a pas d'importance comme le dit la notice vu que moi j'ai que 2 fils sur le connecteur IAT de la sonde de température.

Voila la photo des 2 fils de la sonde de température:
1 fil vert-violet
1 fil noire-violet


Et sur le Boitier additionnel il y'a un fil jauge et un autre fil marron.( Photo ci-dessus )
Donc j'aimerais savoir quel fil va avec quel fil.

Merci

c'est une résistance. n'importe quel sens marche. tu gagnera absolument rien avec ton boitier tu va faire croire a ton calcul que l'air qui rentre dans le moteur et plus froid quand réalité pour que le calcul enrichisse ton mélange ce qui est vrai. mais comme ton calcul vérifie la richesse avec la sonde lambda le calculo va la corriger

Voila j'ai brancher hier mon boitier, et personnellement je ressent une différence niveau accélération et couple part contre pour le consommation je peut pas encore me prononcé encore car j'ai pas fait encore beaucoup de route.
Sinon après branchement aucun voyant ne c'est allumé sur mon tableau de bord ( voyant injecteur ).
Sinon je vous remercie de m'avoir aidé
Super forum

Tu compte la passer au banc pour verifier tout sa ?
